Q型旋轉接頭是專門設計的一種流通蒸汽的旋轉接頭。
Q型旋轉接頭采用球面密封結構，無油軸承支撐內部自支撐式，結構簡單，使用方便。

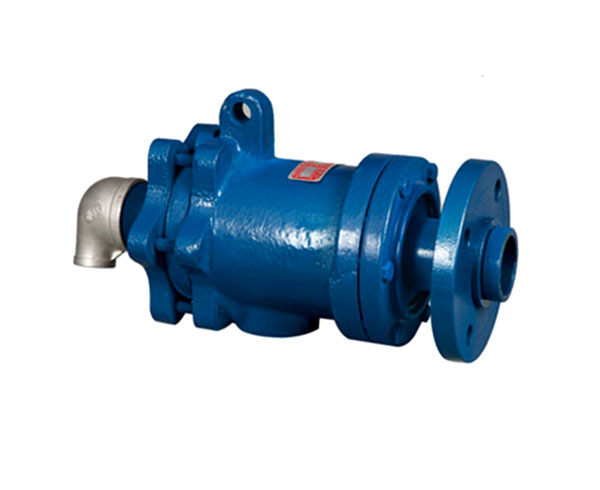

產品實拍：

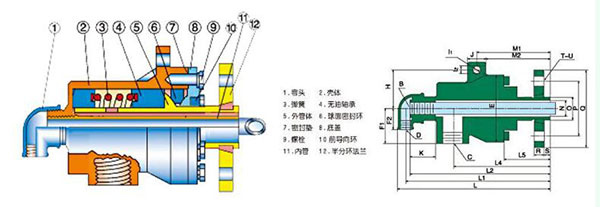

產品結構圖：
使用說明：
●此類旋轉接頭針對干燥行業雙錐干燥設備而專門設計制作。
●根據不同雙錐的容量，所選用旋轉接頭的規格型號也不同，可參照上表。
●介質為導熱油時，應特殊說明。
●雙錐設備內水平管不隨雙錐旋轉時，應選用內管固定方式，即QS-GF型；內水平管隨雙錐同步旋轉時，應選用內管旋轉接頭， 即QS-XF型。
●特殊要求可與我公司技術人員聯系。
基本參數：
|
規格
|
型號
|
B
|
C
|
D
|
E
|
F1
|
F2
|
H
|
I1
|
I2
|
J
|
K
|
L
|
L1
|
L2
|
L4
|
L5
|
M1
|
M2
|
N
|
O
|
P
|
Q
|
R
|
S
|
T
|
U
|
|
20
|
QS-GF20-8
|
G1/4
|
Rc3/4
|
Rc1/2
|
96
|
48
|
30
|
58
|
12
|
12
|
25
|
35
|
210
|
195
|
171
|
133
|
55
|
104
|
-
|
18
|
27
|
75
|
105
|
16
|
8
|
4
|
14
|
|
25
|
QS-GF25-10
|
G3/8
|
Rc3/4
|
Rc1/2
|
76
|
35
|
33
|
54
|
14
|
14
|
26
|
35
|
240
|
225
|
215
|
165
|
47
|
-
|
95
|
25
|
33.5
|
85
|
115
|
16
|
8
|
4
|
14
|
|
32
|
QS-GF32-15
|
G1
/2 |
Rc1
|
Rc1/2
|
120
|
63
|
38
|
70
|
14
|
14
|
26
|
47
|
254
|
239
|
237
|
156
|
62
|
-
|
98
|
30
|
42
|
100
|
140
|
18
|
12
|
4
|
18
|
|
40
|
QS-GF40-20
|
G3
/4 |
Rc1-1/4
|
Rc3/4
|
130
|
70
|
43
|
78
|
16
|
16
|
32
|
45
|
291
|
273
|
269
|
187
|
69
|
-
|
125
|
38
|
48
|
110
|
150
|
18
|
12
|
4
|
18
|
|
50
|
QS-GF50-25
|
G1
|
Rc1-1/2
|
Rc1
|
160
|
80
|
51
|
80
|
18
|
18
|
35
|
36
|
315
|
295
|
274
|
199
|
70
|
138
|
-
|
48
|
60
|
125
|
165
|
20
|
15
|
4
|
18
|
